Dyno Bike
Dynobike, motosikletlerde güç testi için geliştirilmiş, atalet/fren kombinasyonuna sahip bir dinamometredir. Bu bilgisayarlı tanılama sistemi, yol ve yarış motosikletlerinin performans ayrıntılarını derin bir şekilde incelemek için hayati öneme sahiptir.

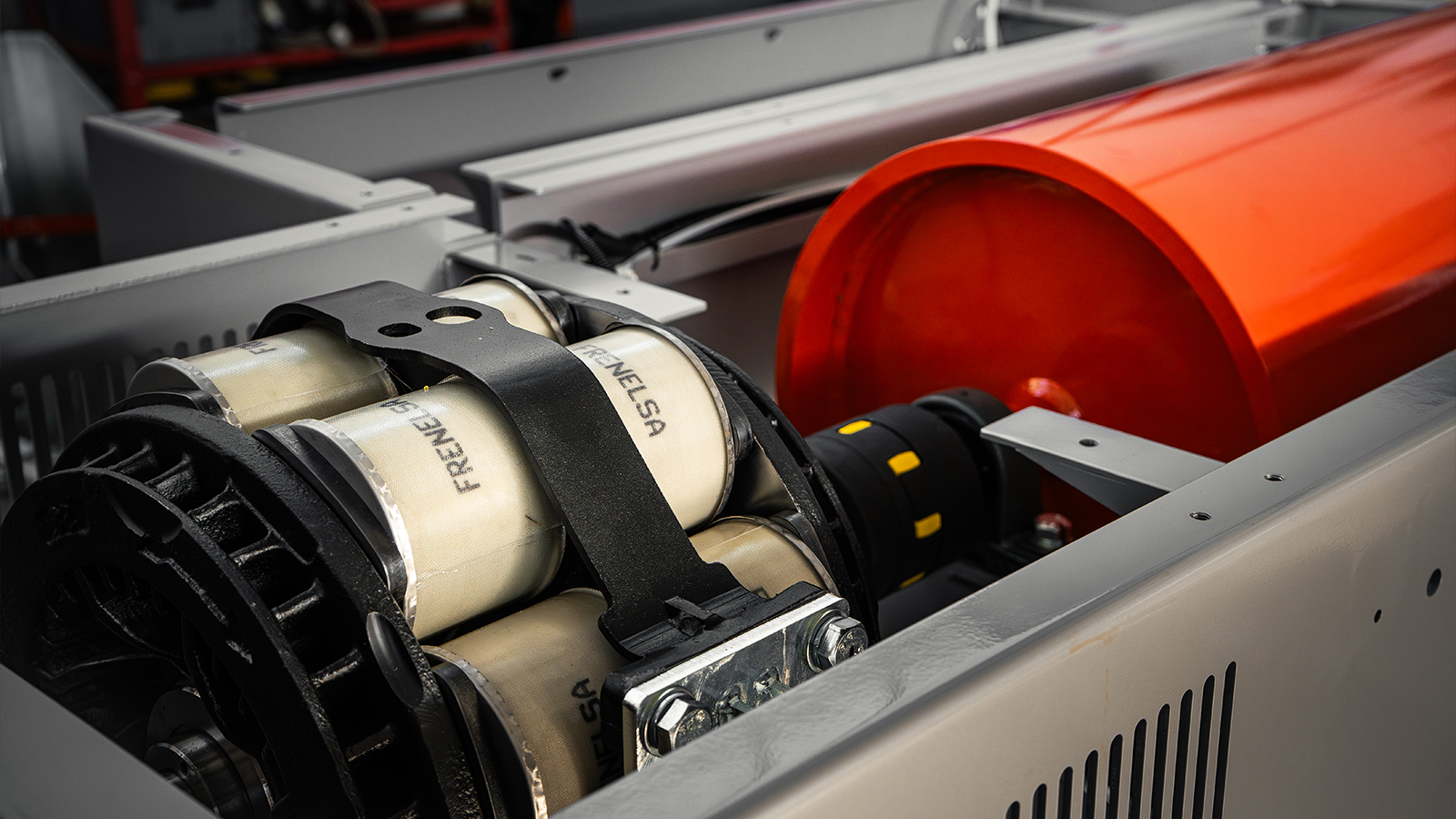

Büyük makarası ve olağanüstü burgaç akım freni verimliliği (80 kg*m) sayesinde, bu kombine dinamometre, birkaç beygir gücünden başlayarak süper motosikletlerin en büyük güç değerine kadar (6500 RPM'de 500 Hp ve üzerine teorik frenleme gücü). Motosiklet performansının mükemmel hassasiyet ve tekrarlanabilirlik ile değerlendirilmesine imkan tanır. Motoru önceden ayarlanmış belirli bir RPM/hızda sabit tutabilmesi, atölye ekipmanında mevcut ölçüm ve tanılama araçları kullanılarak daha hassas bir motor ayarlaması yapılmasını daha kolay bir hale getirir.
Dynobike, maksimum 1000 kg ağırlık ile tüm yük koşullarına adapte olacak şekilde geliştirilmiştir. Ayrıca yerden çok yüksek değildir, bu, 2100 mm'ye kadar olan motosikletleri test edebilirken, yalnızca 140 cm uzunluğa sahip bir rampa üzerinden erişim sağlayarak dar alanlara da monte edilebileceği anlamına gelir. Güvenlik ekipmanı, işletimsel faaliyetler ile asıl faaliyetler için maksimum özgürlük sunarak, kişisel korumayı muhafaza eder. Blokaj mengenesi, motosikletin makara merkezine en iyi şekilde yerleştirilmesi için hassas bir şekilde ayarlanabilir. Orta basınçtaki cebri havalandırma sistemi, aynı zamanda bir enversöre bağlanabilecek olan, 5,5 kW veya 7,5 kW'lik bir teğetsel fan ile çalışır: bu, motor soğutma için doğru hava akışı ve hava hızı ile Hava Kutularının doğru bir şekilde basınçlandırılmasına imkan tanır.
Yönetim yazılımı, elde edilen verileri özelleştirilmiş bir şekilde analiz edebilir ve 8 adede kadar testi karşılaştırabilir. Kullanıcı, testlerin otomatik olarak kaydedildiği bir prosedüre ve hızlı yavaşlamaya sahip sürekli bir döngü içerisinde hem motor gücünü hesaplamak, hem de tekerlek verilerini elde etmek amacıyla güç kaybını değerlendirmeye dahi karar verebilir. Ek olarak, bir dizi isteğe bağlı özel sensör, aşağıdaki gibi verilerin elde edilmesine izin verir: çevre basıncı/sıcaklığı, motor su/yağ sıcaklığı, egzoz gazı sıcaklığı, genişbant üzerinden hava/yakıt oranı.
ANA ÖZELLİKLER
- Tekerlekte maksimum güç ve ilgili eğrinin grafiği
- Maks. motor gücü ve ilgili grafik
- Tekerlekteki tork ve ilgili grafik
- Motor torku ve ilgili grafik
- Sabit RPM'de simülasyon
- Sabit hızda simülasyon
Kullanıcı dostu bir yazılıma sahip olması ve donanım bulunmaması, bir dizüstü bilgisayar ile çalışmaya izin verir.
Dijital ekranlar ve grafik sayesinde ölçülen değerler değerlendirilebilir. İmleç tablo üzerinde hareket ettirilerek, ilgili değer otomatik olarak gösterilir.
DynoBike'ta bulunan DYNOTUNE cihazı, Dimsport RapidBike eklenti modüllerinin otomatik harita yeniden belirleme işlevinin doğrudan yazılım ile yapılmasına imkan tanır.
| DFMTF TEKNİK ÖZELLİKLER | |||
|---|---|---|---|
| Tekerlekteki maksimum güç | 400 kW | ||
| Maks. hız | 376 km/s | ||
| Tekerlekteki maksimum tork | 800 | ||
| Makara çapı | 400 mm | ||
| Aks açıklığı | 1200 / 2100 mm | ||
| Maks. yük | 1000 kg | ||
| Fan değişken hızı | α (OPS) | ||
| Kullanılan elektrik gücü | 2.2 Kw | ||
| Zemin üzerine monte edilecek dinamometre boyutları | 650 * 395 * 1670 mm | ||
| Zemin içerisine monte edilecek dinamometre boyutları (rampa dahil) | 4200 * 395 * 1670 mm | ||
| Zemin içerisine monte edilecek dinamometre ağırlığı (yalnızca modül) | 320 kg | ||
| Zemin üzerine monte edilecek dinamometre ağırlığı (rampa dahil) | 570 kg | ||
| VERİ TOPLAMA SETİ | |||
| Yağ sıcaklık sensörü (°C) / H2O (°C) | 0 - 150 ºC | ||
| Egzoz gazı sıcaklığı sensörü (K) | 0 - 1.000 ºC | ||
| Takviye basınç sensörü (bar) | -1.00 + 3.00 | ||
| Oksijen sensörü geniş bant | 0 - 5 Vcc | ||
| Giriş havası sıcaklık sensörü | -10 - + 60 ºC |
||
| FAN 4Kw | FAN 5,5Kw | FAN 7,5Kw | |
|---|---|---|---|
| FAN TEKNİK ÖZELLİKLERİ | |||
| Elektrik gücü | 4 kW | 5,5 kW | 7,5 kW |
| Güç besleme gerilimi | 230/400 Vac 50Hz | 230/400 Vac 50Hz | 230/400 Vac 50Hz |
| Hava hızı | 90 km/s | 200 km/s | 260 km/s |
| Ortalama hava basıncı | 2,9 mbar | 75 mbar | 85 mbar |
| Hava akış hızı | 17000 m³h | 1800 m³h | 2100 m³h |
| Boyut | 1200 * 800 * 1400 mm | 780 * 465 * 895 mm | 780 * 465 * 895 mm |
| Enversör yönetimi | α (OPS) | α (OPS) | α (OPS) |
| Ağırlık | 165 kg | 140 kg | 175 kg |
Ölçüm verileri, aşağıdaki yönetmeliklere uygun olan, entegre bir barometrik birim ile toplanmakta ve standartlaştırılmaktadır: DIN 70020, EGW 80/1269, ISO 1585, SAE J1349, JIS D1001
OPSIYONEL
SANTRIFÜJ FAN 5.5 KW
SANTRIFÜJ FAN 7.5 KW
FAN INVERTÖR

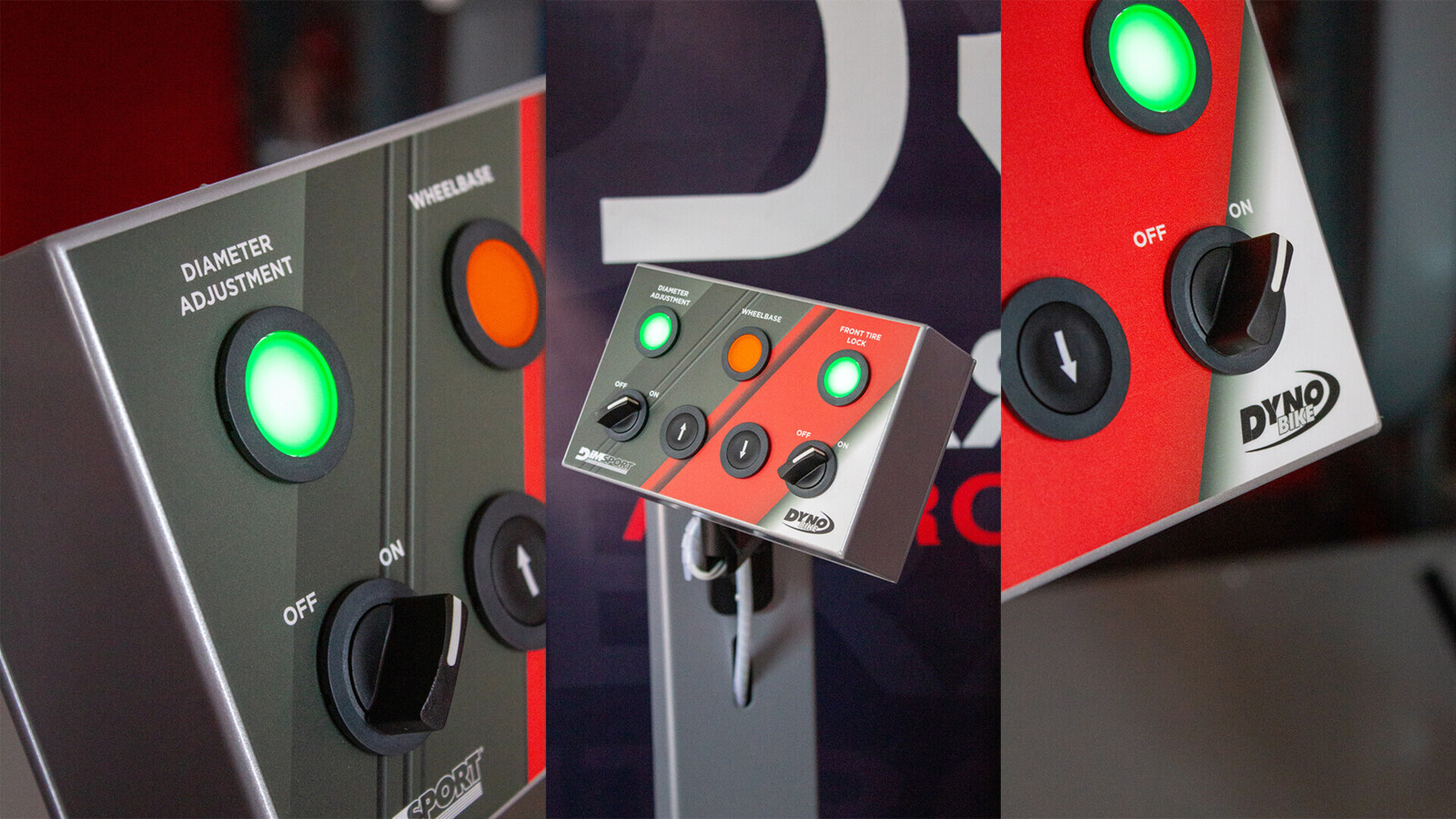

KONTROL KONSOLU
MEMOBIKE VERI TOPLAMA
DYNOTUNE SW AKTIVASYONU
Dyno Bike hakkında daha fazla bilgi edinmek ister misiniz? Formu doldurun
